CVB TİP

Büyük kesitli profil malzemeden imal edilmiş panoların direklere bağlantı elemanları ve ile akıllı vidalar ile monte edildiği, makine güvenlik çitleridir.

İmalat, standart ebatta üretilmiş panolar ve aplikasyonun gerektirdiği sayıda özel ölçülerde üretilmiş panoların üretimi şeklinde planlanmaktadır.

Bu uygulamalarda süreç, plan üzerinde yapılan aplikasyon ile başlamakta, aplikasyonda standart panoların kullanımına öncelik verilerek ara ölçülerde üretilecek panolar saptanmakta, çalışma müşteri onayından geçirildikten sonra üretime alınmaktadır.



Sistem Yüksekliği : 2200 mm

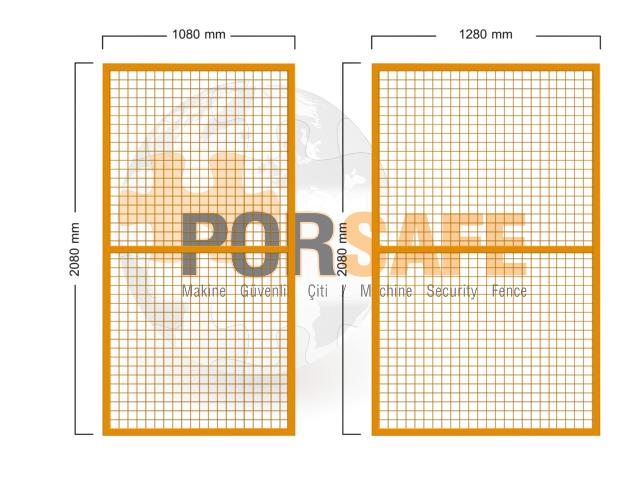

Pano Yüksekliği : 1080 / 2080 mm
Pano Genişliği : 1080 / 1280 mm
Pano Çerçevesi : 40*40*1,5 mm Kutu Profil
Pano Teli : ø 3,7 mm / 50*50 mm
Standart Pano Rengi : Ral 9005 (Siyah)
Direk Malzemesi : Kutu Profil (50*50/60*60 mm)

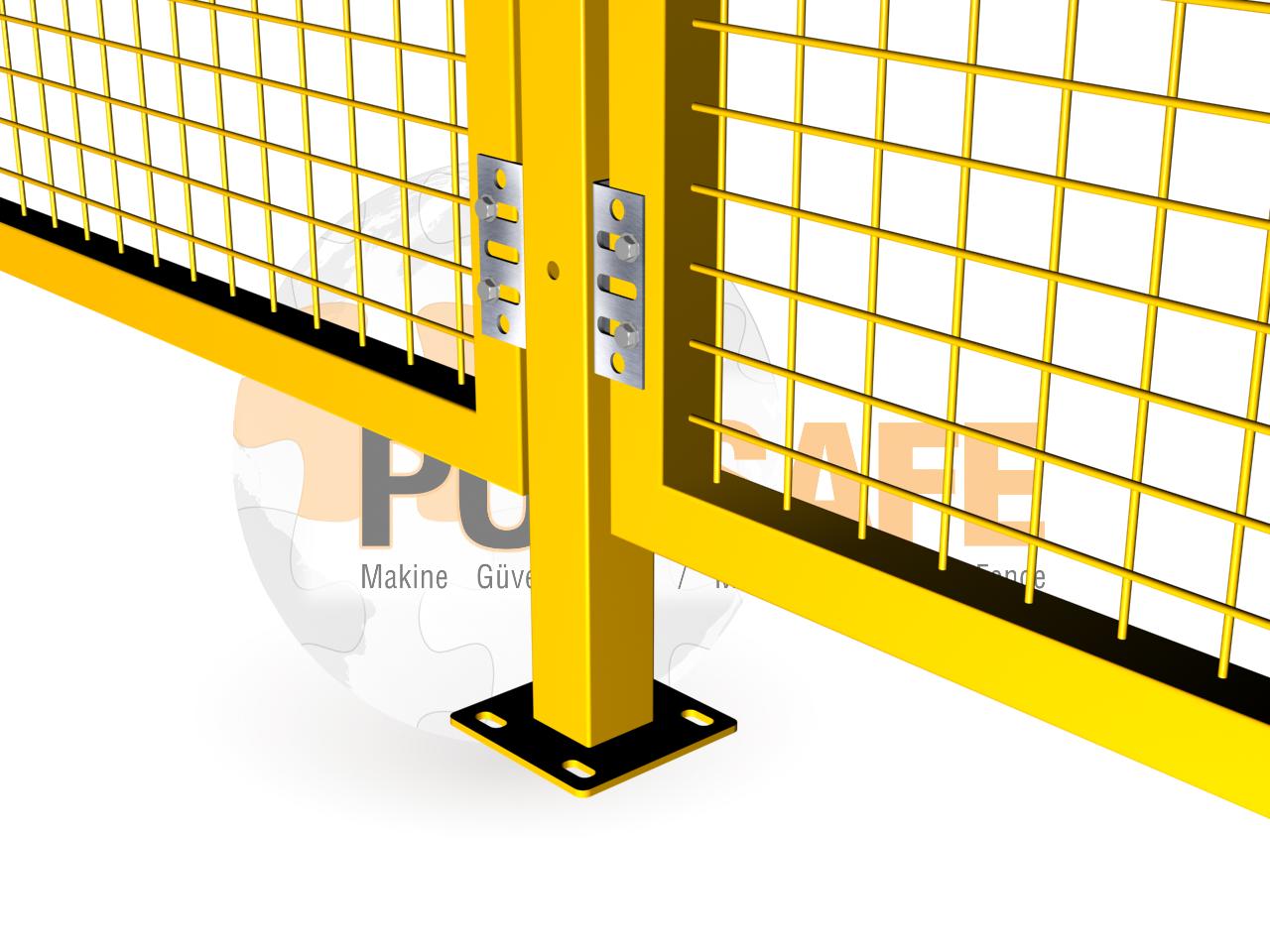

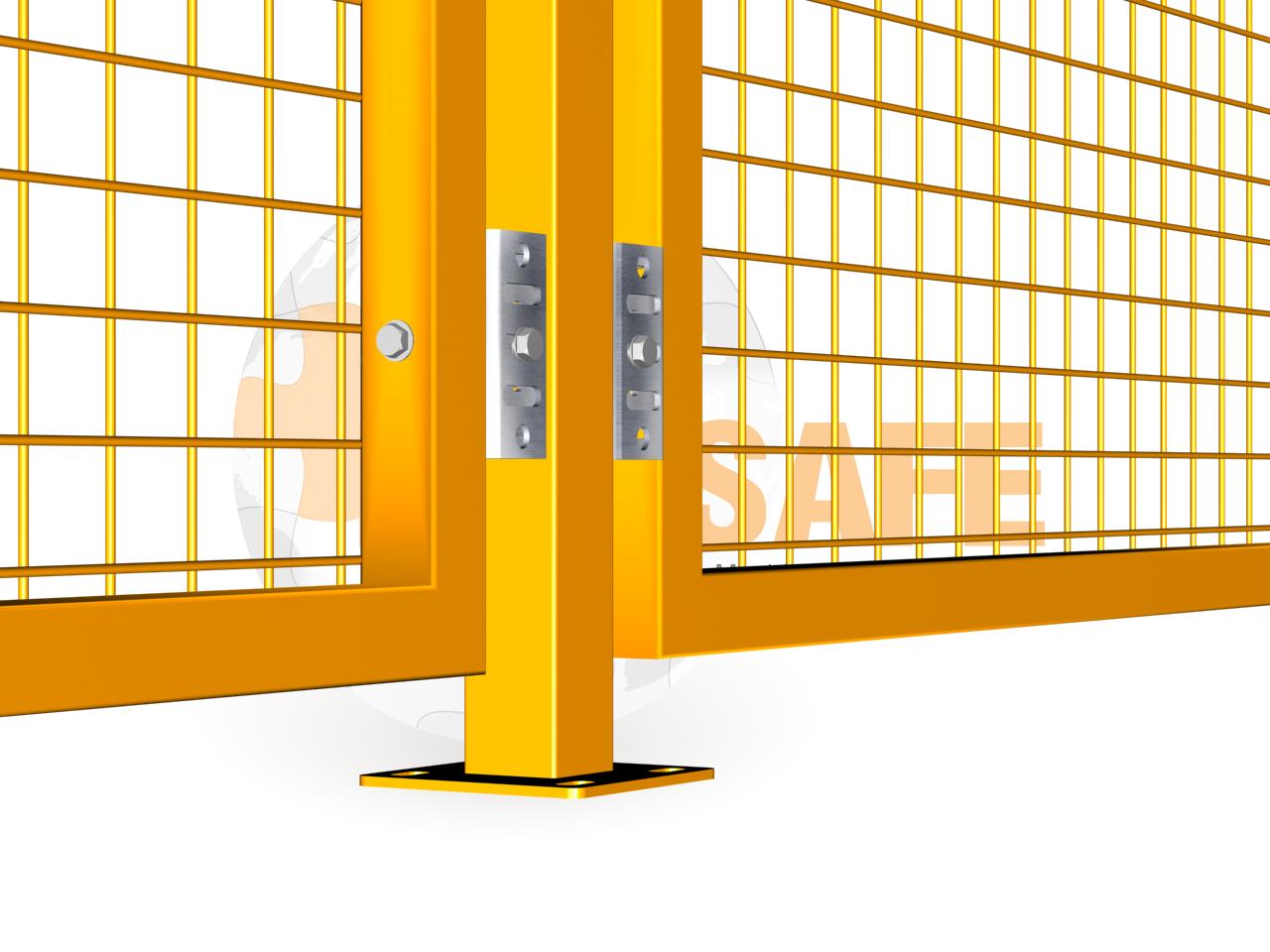

Direk Montaj Şekli : Çelik Dübel
Standart Direk Rengi : Ral 1028 (Sarı) / Ral 7040 (Gri)

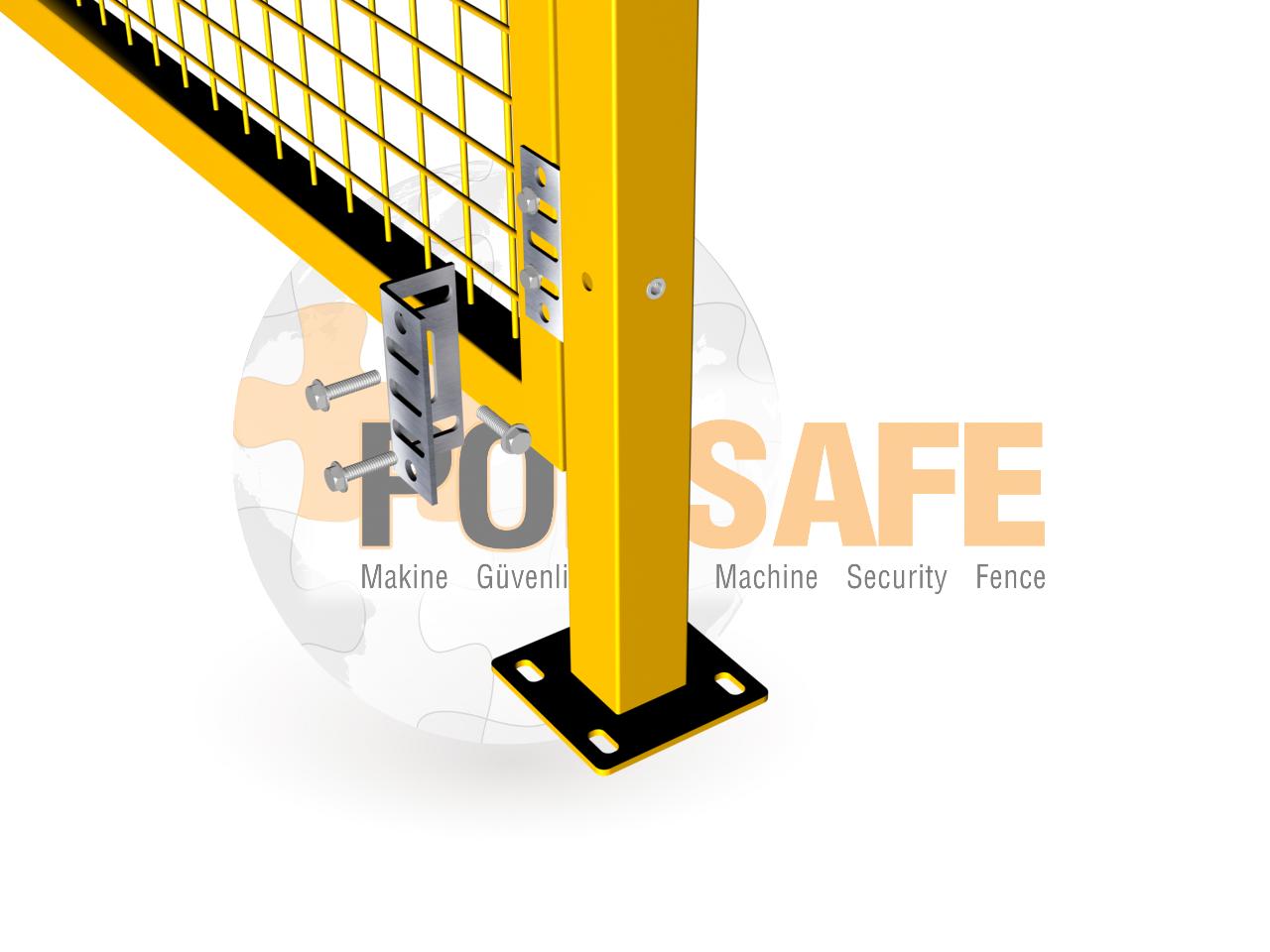

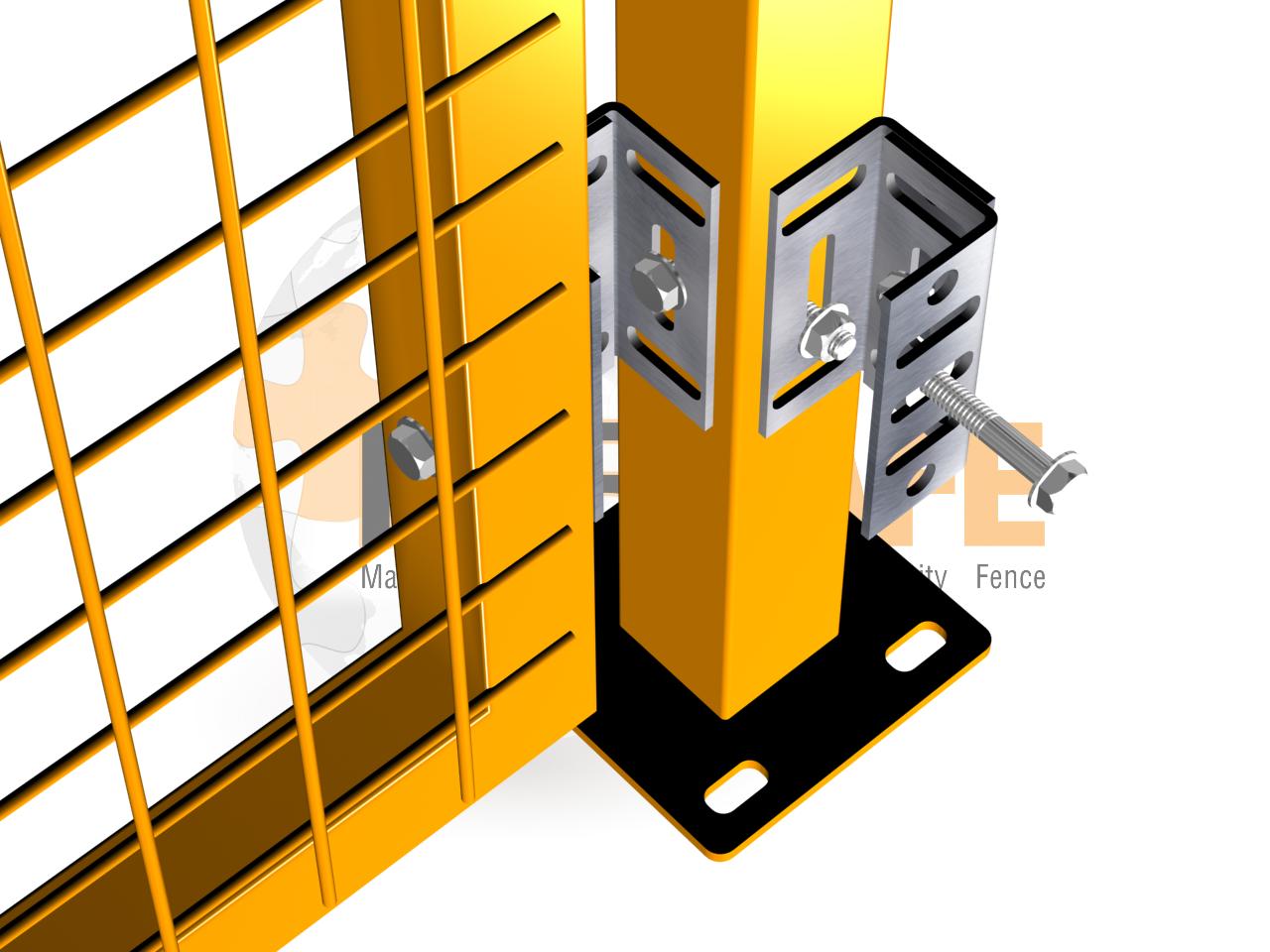

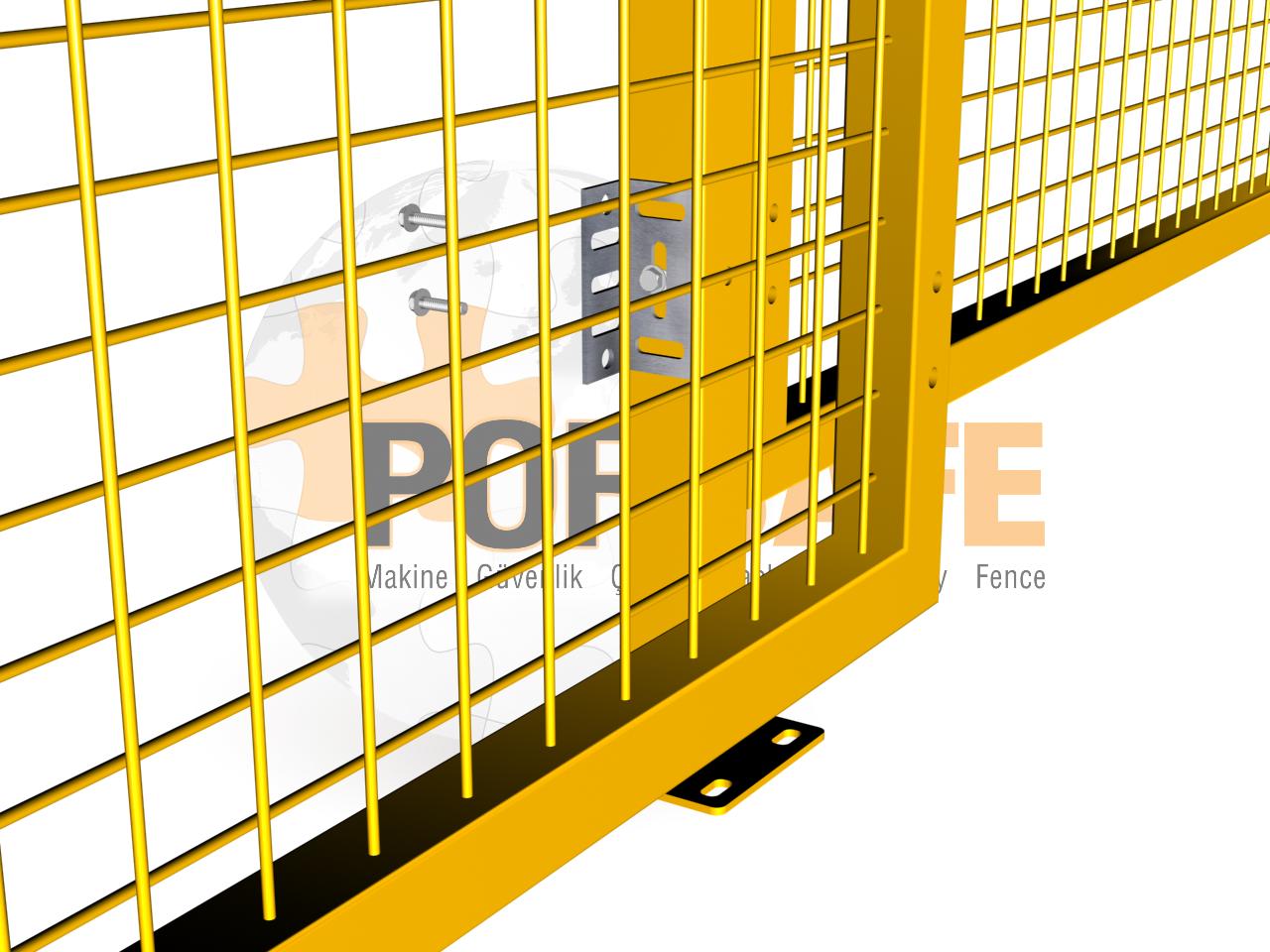

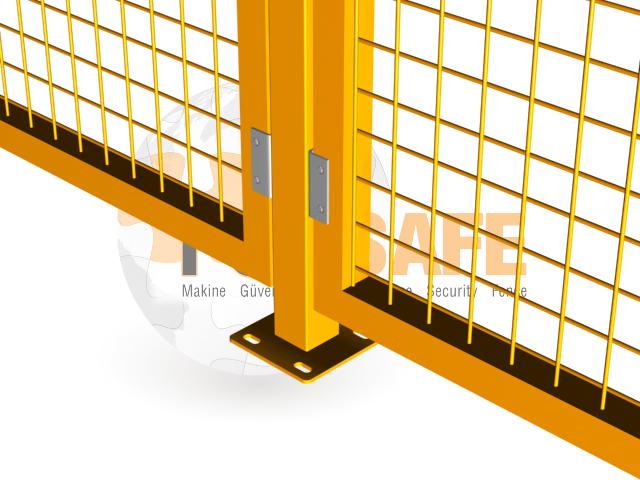

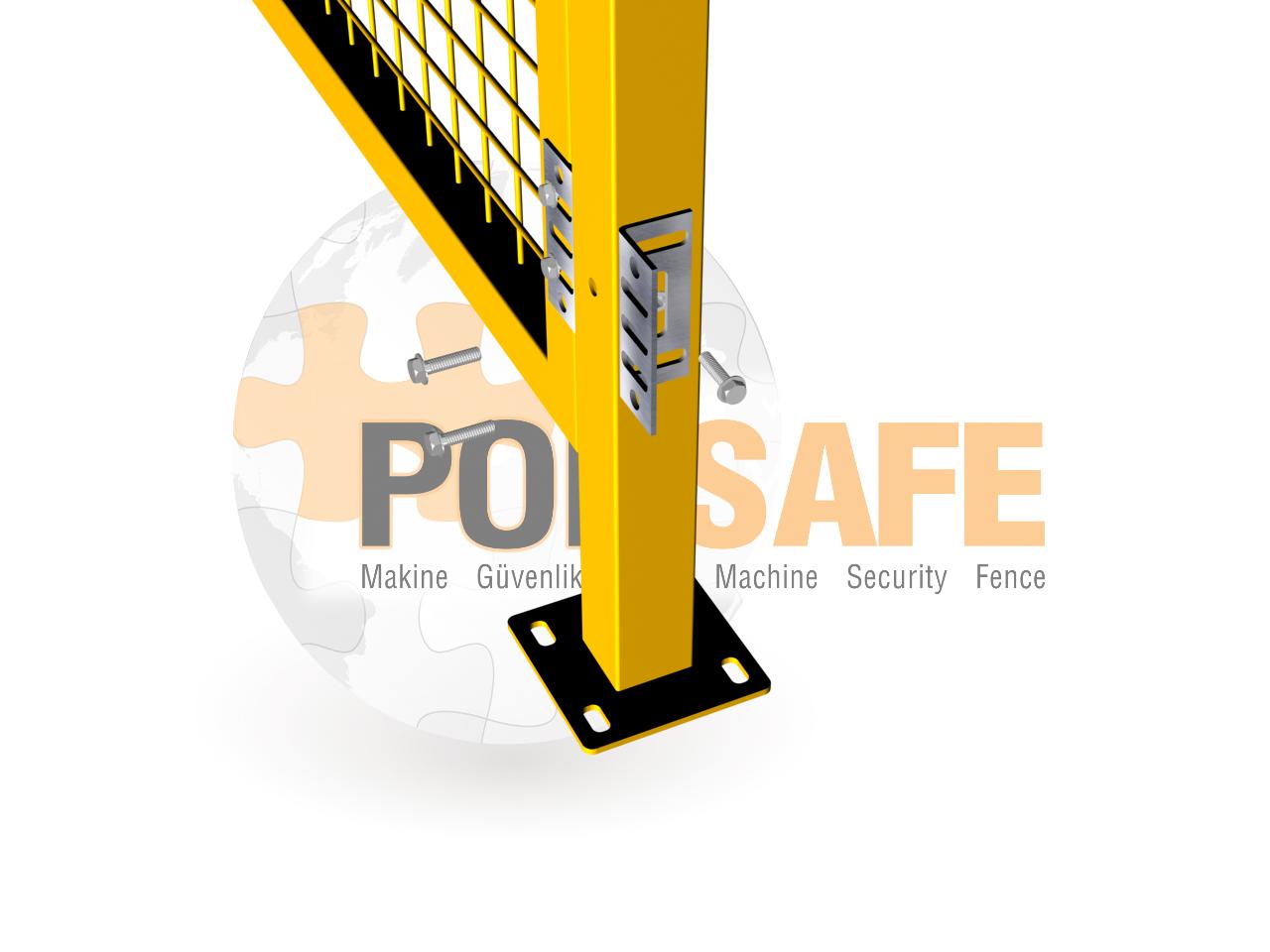

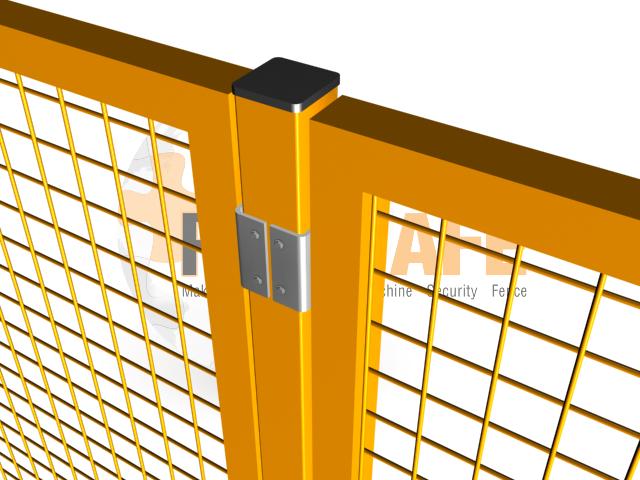

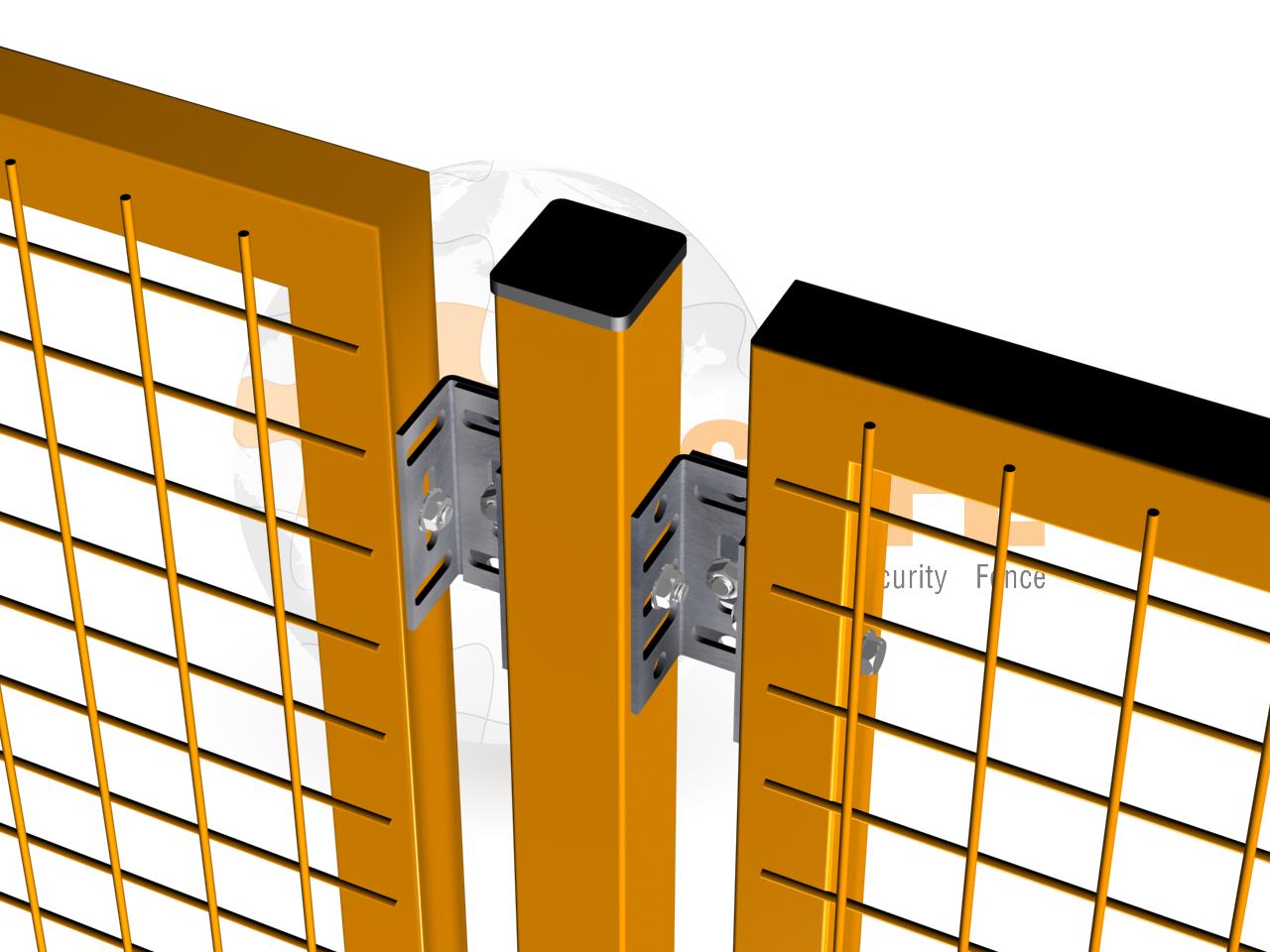

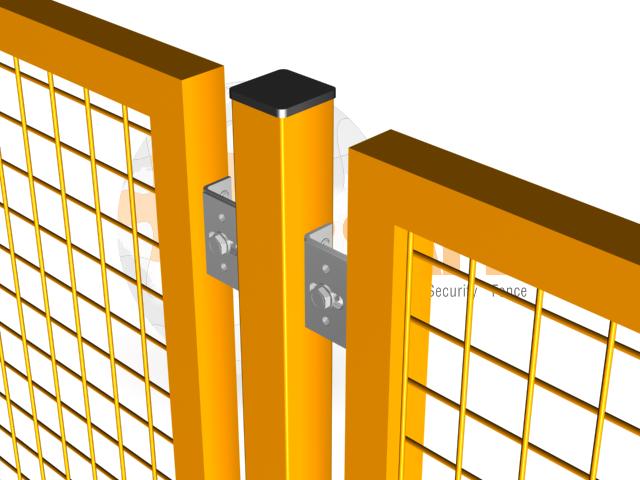

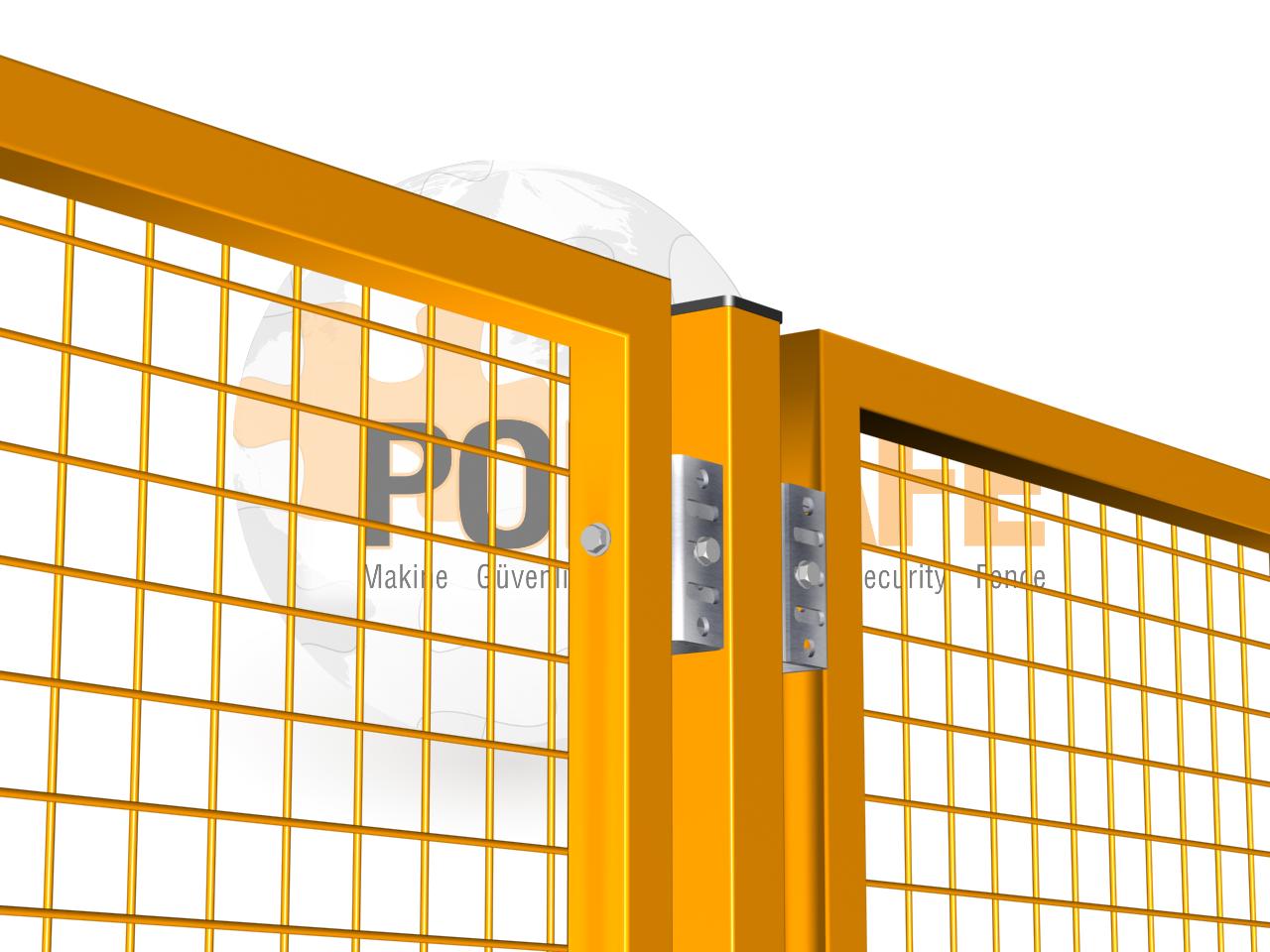

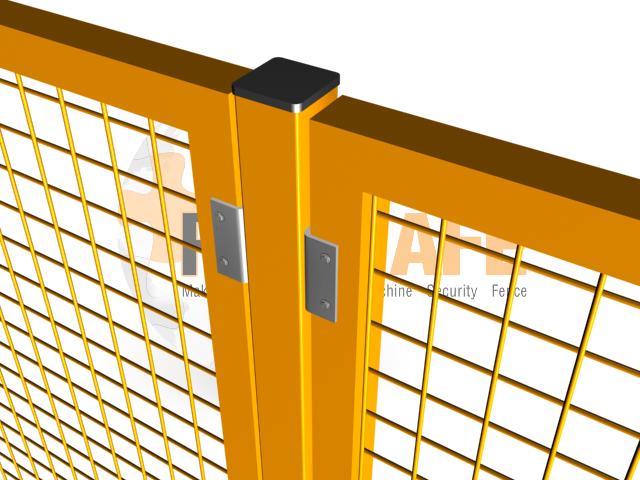

Pano Montajı : Bağlantı Aparatı+ Cıvata/ Akıllı Vida



  • Detay 1.1

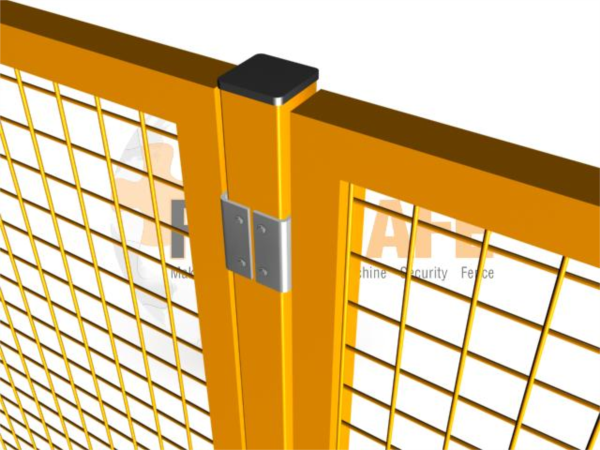

  • Detay 1.2
  • Detay 1.3
  • Detay 2.1
  • Detay 2.2
  • Detay 2.3
  • Detay 2.4
  • Detay 3.1
  • Detay 3.2

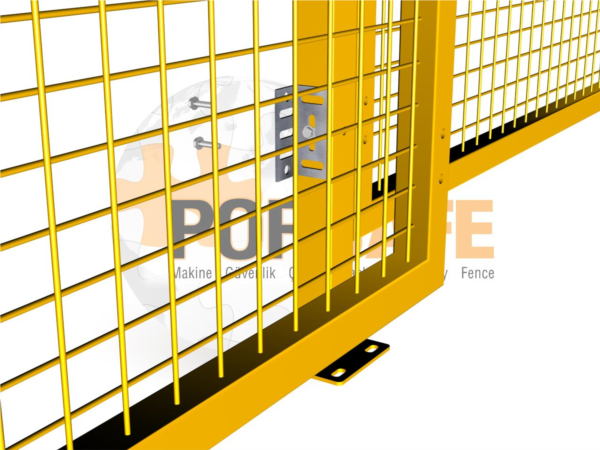

  • Detay 3.3
  • Detay 3.4
